Linha Ônix
Características

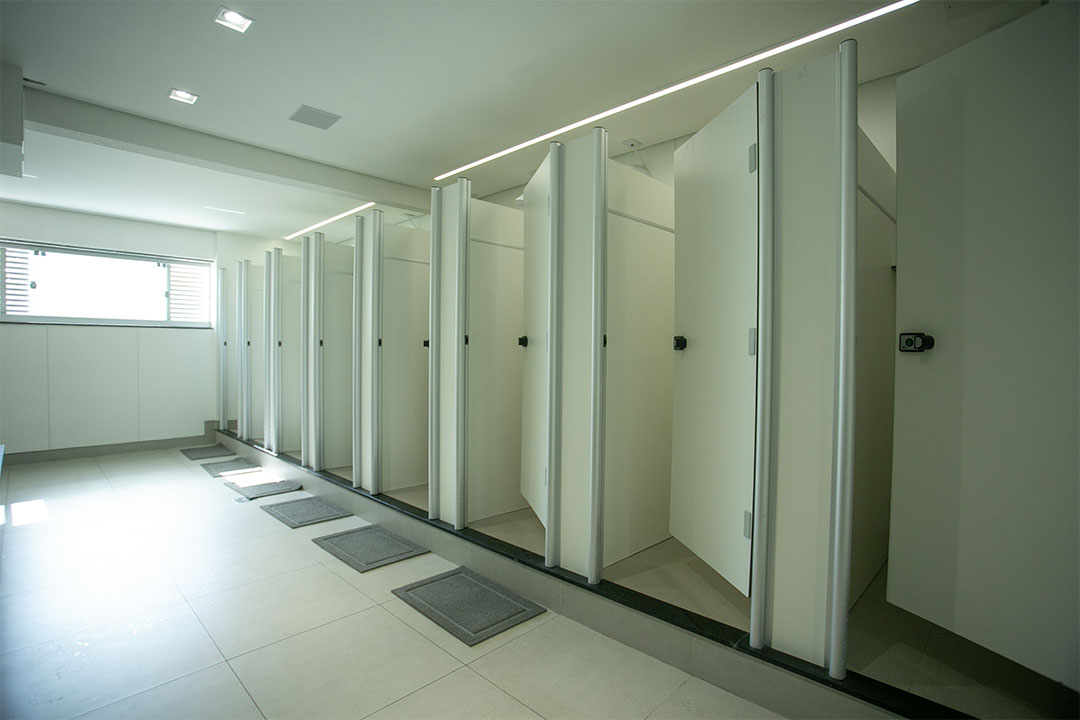

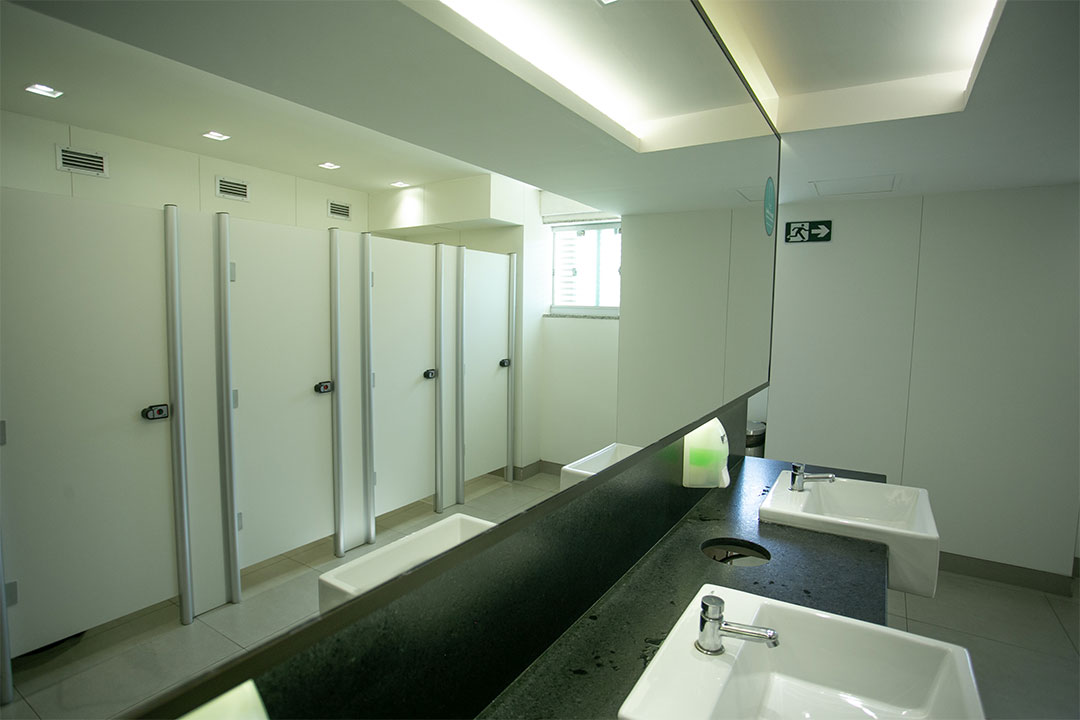

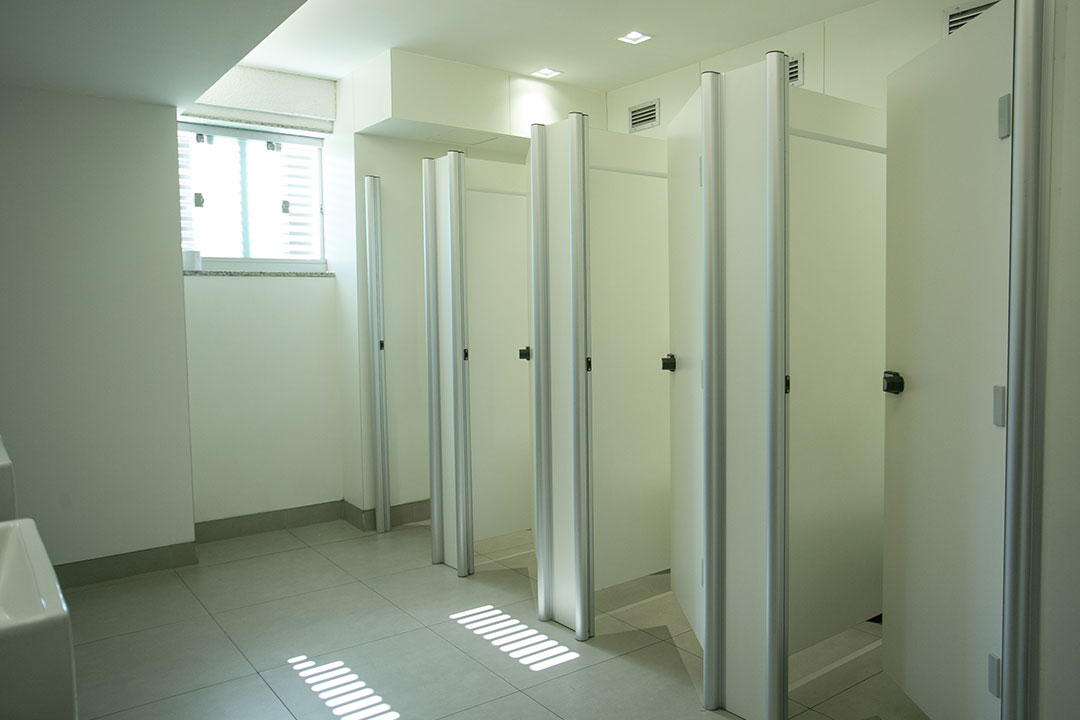

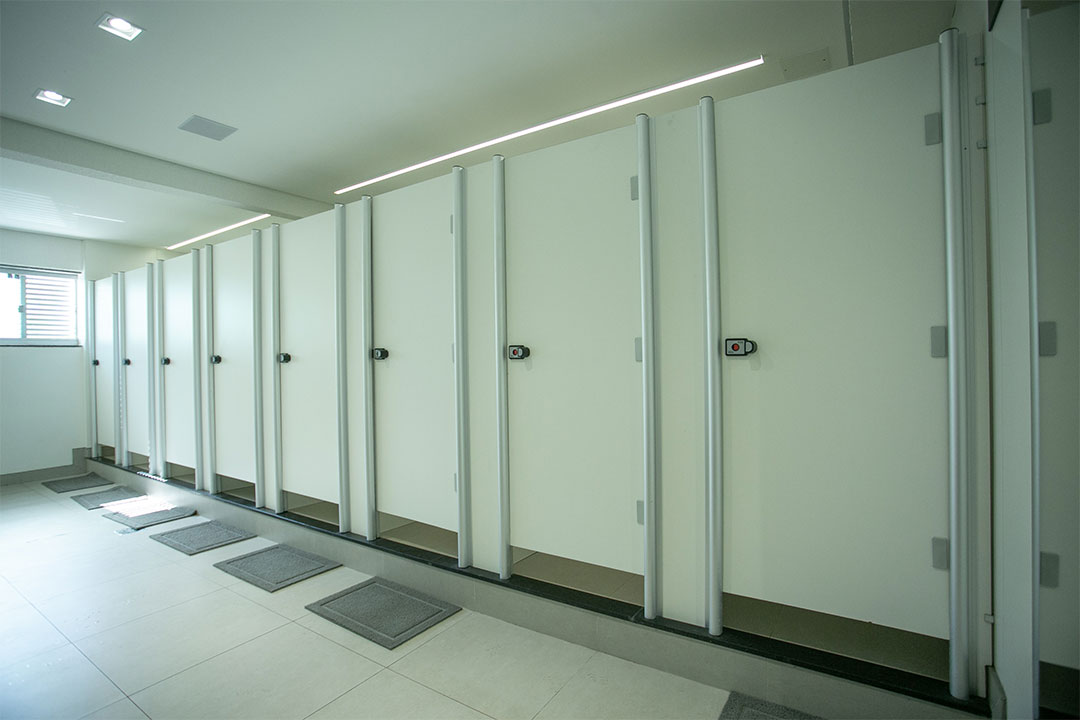

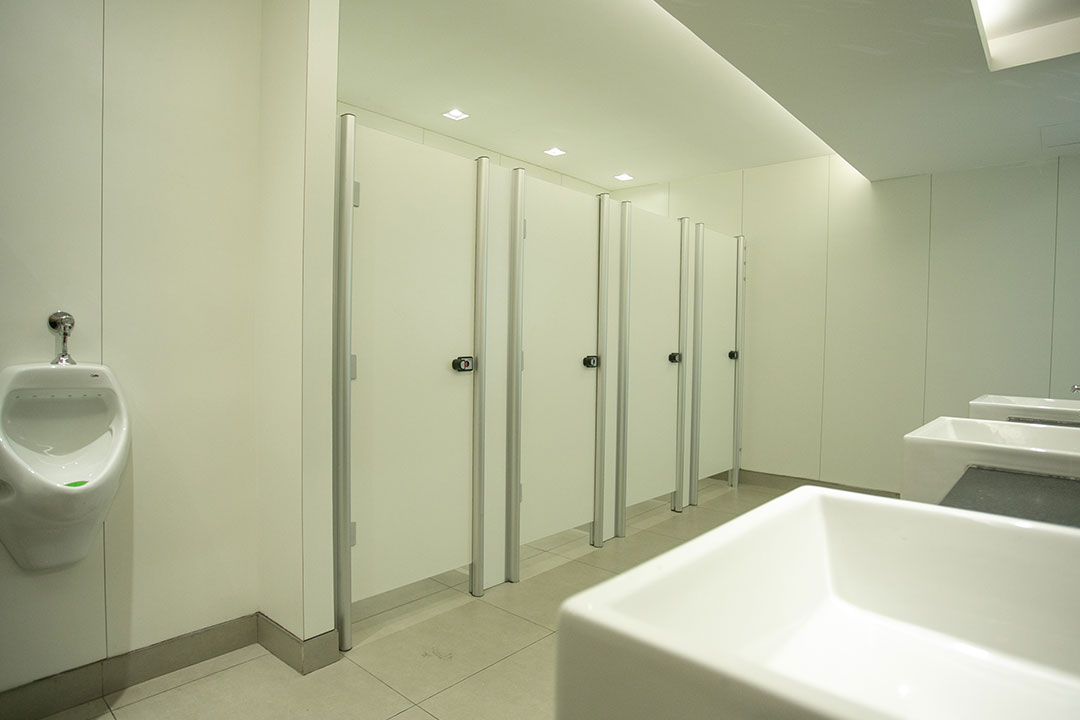

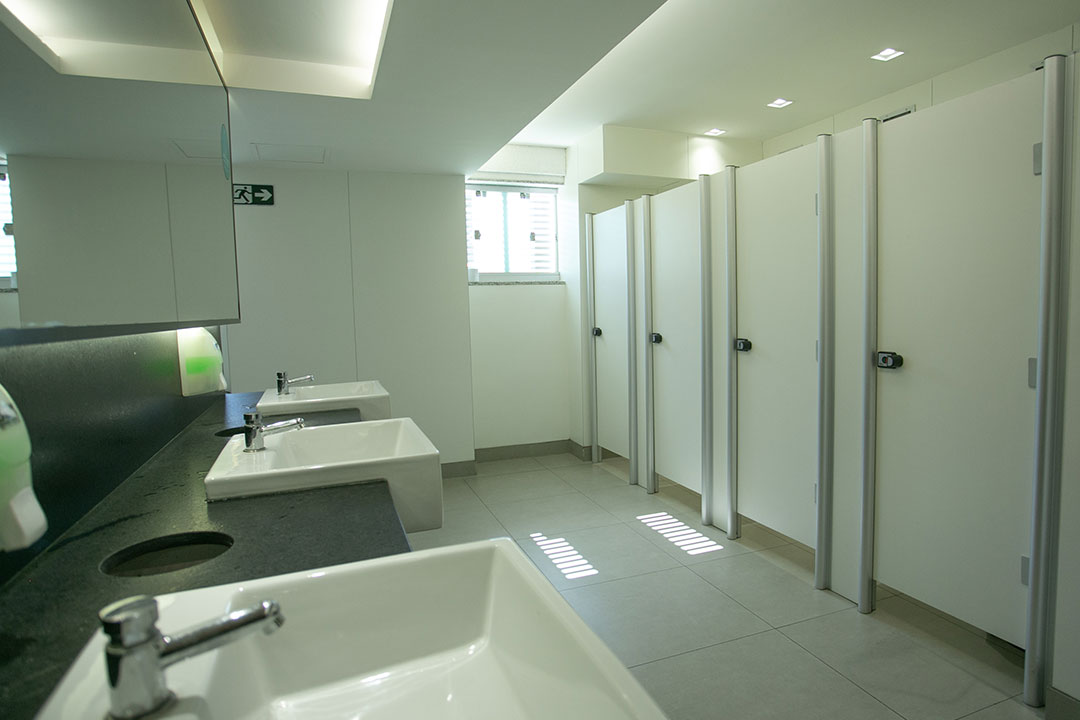

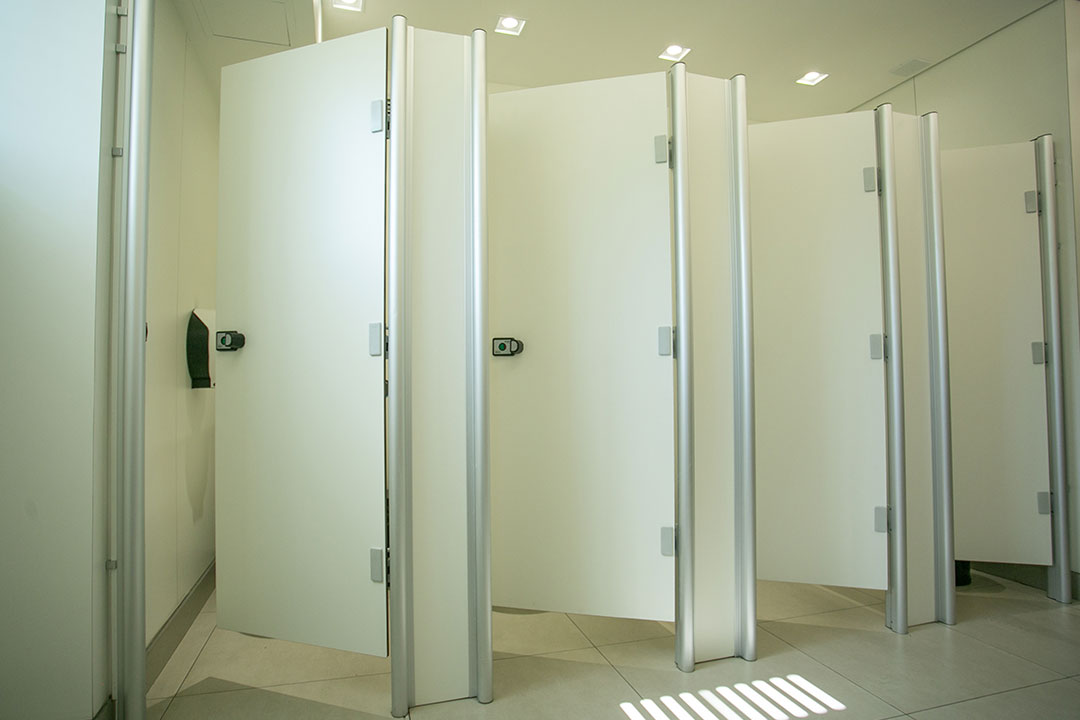

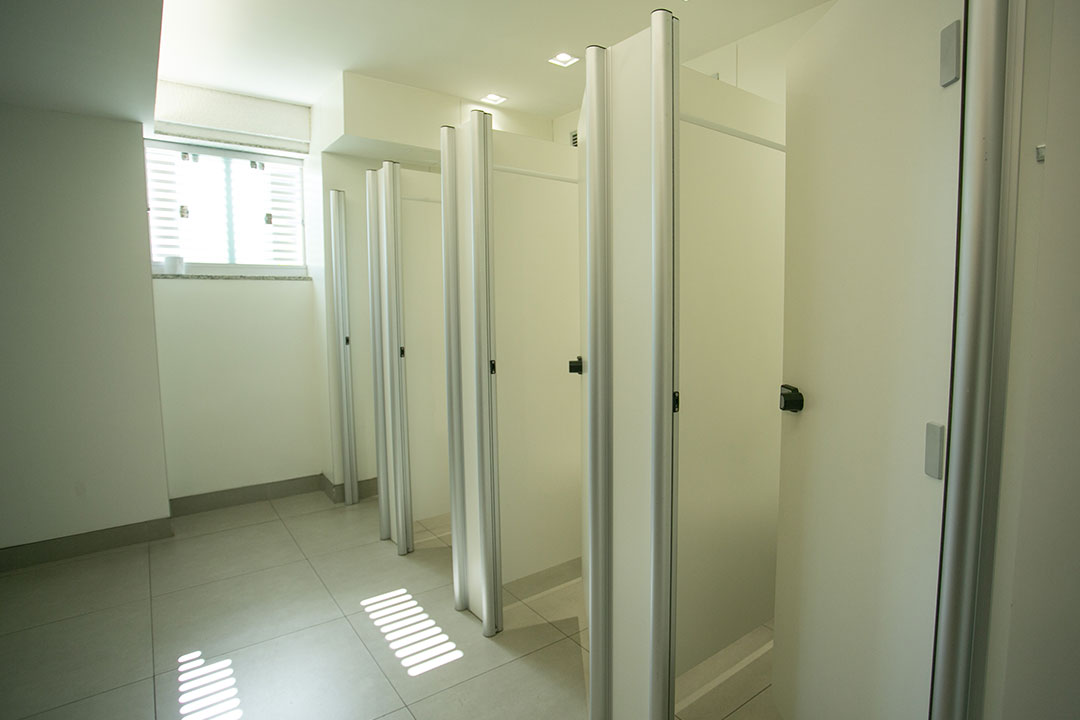

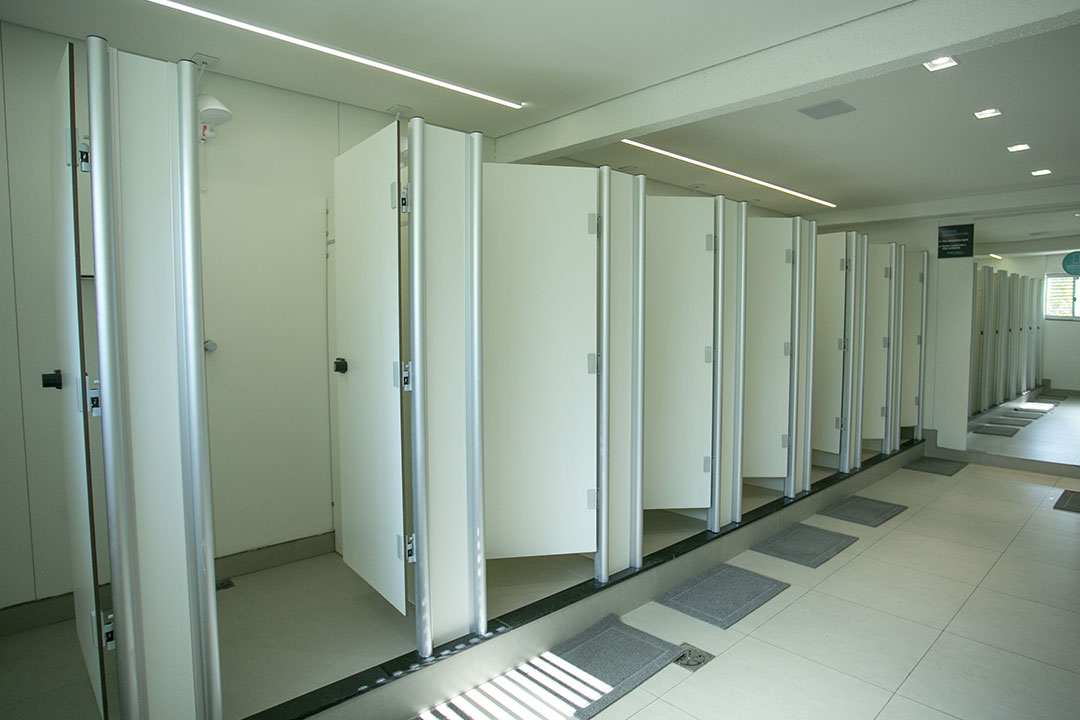

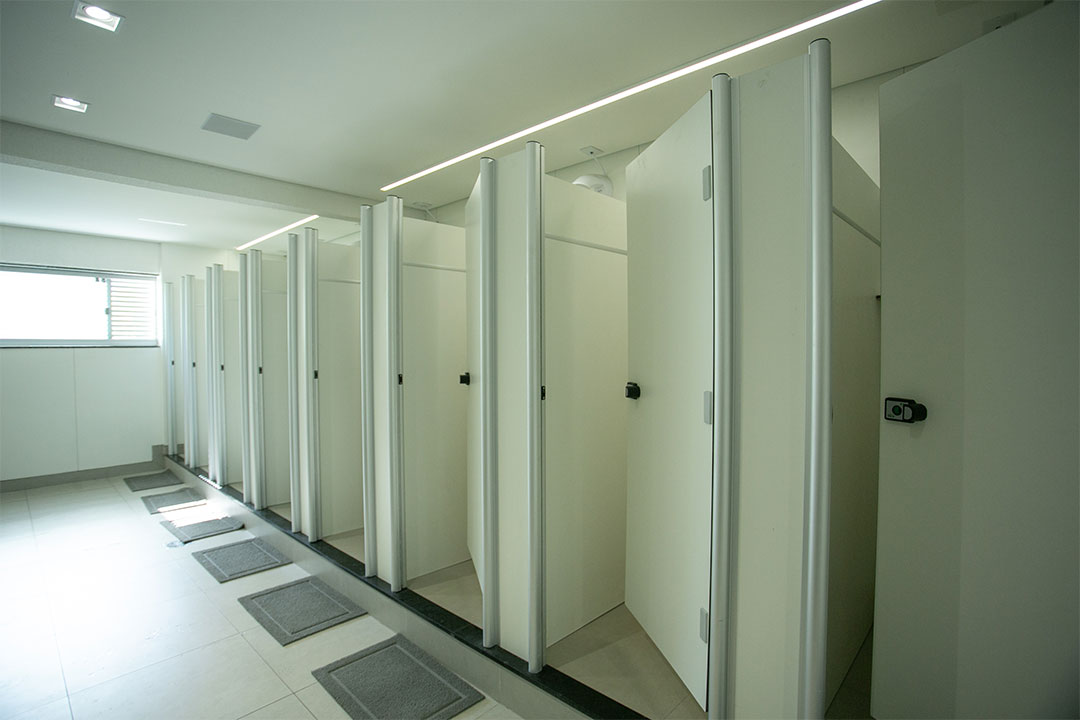

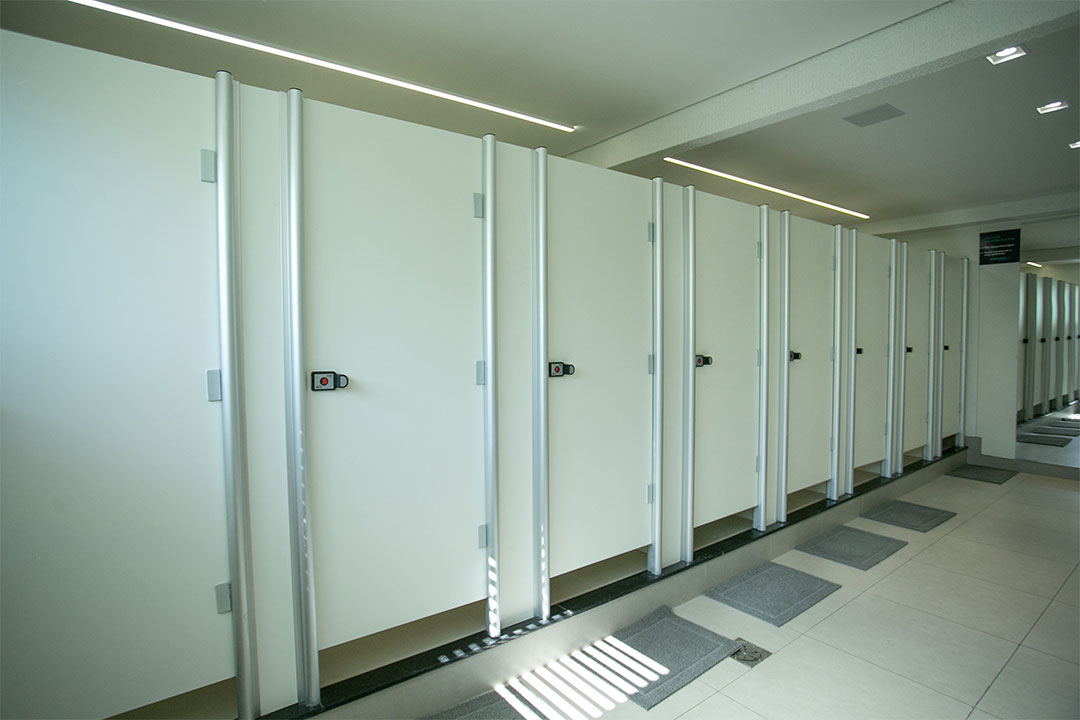

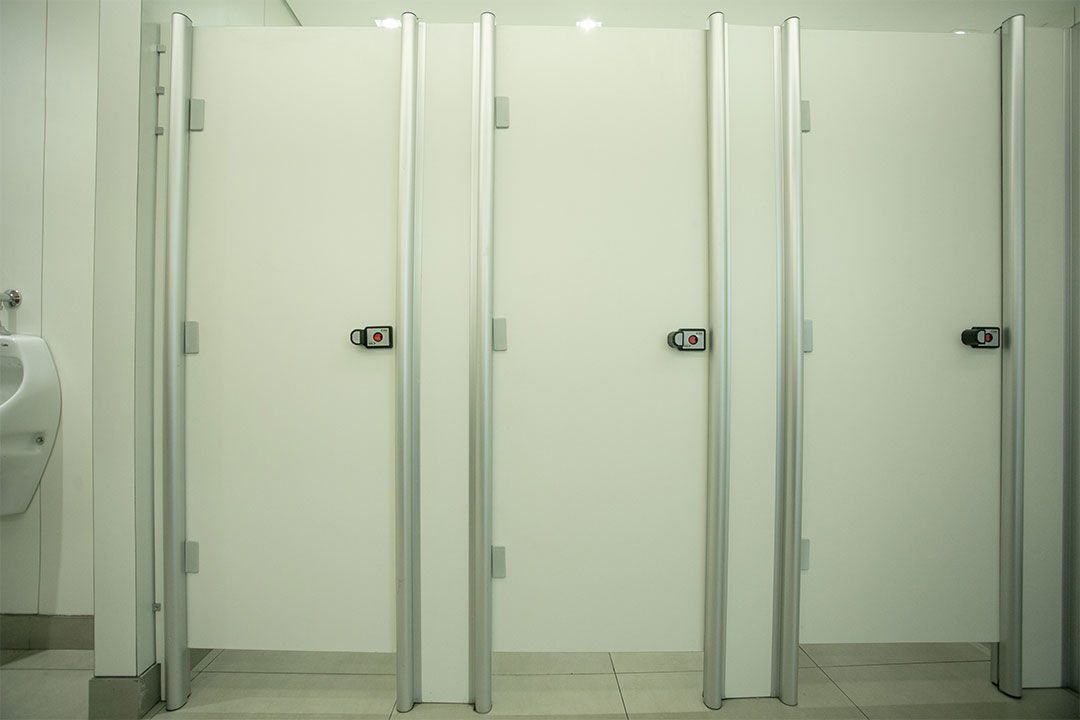

Sistema consistente e suave dispensa a utilização de barra de travamento superior. Composto de montantes estruturais de alumínio fixados ao piso e painéis em laminado estrutural TS 10 mm dupla face fixados nas paredes com suportes especiais, proporcionando praticidade e agilidade na instalação.
Especificações
PAINÉIS E PORTAS
Laminado melamínico estrutural TS, 10mm com acabamento texturizado dupla-face. Trata-se de laminado estrutural feno melamínico produzido a alta temperatura e pressão com grande resistência a impacto e abrasão, totalmente à prova d’água ,composto de estrato de fibras celulósicas impregnadas com resina fenólica e papel decorativo com resina melamínica nas duas faces.
DIMENSÕES
Largura mínima dos boxes: 850mm , com portas de 550mm demais medidas de acordo com o projeto.
PROFUNDIDADE DOS BOXES
Mínima de 1000mm 1250mm (padrão), demais medidas de acordo com o projeto apresentado.
DIMENSÕES HORIZONTAIS: BOX PNE
Largura dos boxes uso PNE: mínimo de 1500mm
Profundidade recomendada 1700mm e portas 840mm.
Obs: as dimensões deverão ser adaptadas para atendimento à ABNT NBR 9050 2015.
DIMENSÕES VERTICAIS
Divisória com altura de 1800 mm: considerar pinéis frontais, laterais com altura de 1800mm sem elevação do piso.
DIVISÓRIAS INTERNAS
Entre vasos considerar altura de 1650mm suspenso do piso 150mm,para divisórias entre chuveiros e entre vasos e chuveiros considerar altura de 1800mm
JUNÇÃO HORIZONTAL
Os painéis internos terão uma junção horizontal à meia altura, assegurando total rigidez do sistema ,conforme projeto genérico
PERFIL VERTICAL
Em alumínio totalmente reforçado , desenvolvido especialmente para o sistema.
Obs: para alturas de 2100/2000/1900 mm as medidas são proporcionais.
CORES E ACABAMENTOS
Anodização natural ou pintura eletrostática semi brilho nas cores branca e preta. Fechadura Universal tipo tarjeta livre/ocupado com o corpo em nylon e ferrolho em alumínio, na cor preta e espelhos de acabamento em polycarbonato impresso nas cores prata, preta e branco
CARACTERÍSTICAS
- Abertura externa de emergência
- Puxadores externo e interno anatômicos.
- Sistema universal de abertura com lingueta deslizante, possibilitando sua utilização PNE.
- Inexistência de fixações aparentes, dificultado a remoção indevida (antifurto).
DOBRADIÇAS AUTOMÁTICAS
Tipo’”self-closing” em liga especial de alumínio ( 03 unidades por porta), com duplo apoio para o pino eixo, articulado sobre buchas de nylon, com controle do ângulo de permanência de 30º (abertura parcial), 0º (fechada), ou qualquer outro ângulo múltiplo de 30º. Cores e acabamento: na mesma cor e acabamento dos montantes de alumínio.
FIXADORES DOS PAINÉIS
Peça em liga especial de zamack com parafuso trava em aço inox com fenda sextavada interna. Cores e acabamento: na mesma cor e acabamento dos montantes de alumínio.
DEMAIS COMPONENTES
Sapata rígida ( interna não aparente) do montante em liga especial alumínio ou em nylon fixada no piso com parafusos apropriados em aço inox.
- Parafusos de fixação dos perfis e acessórios em aço inoxidável.
- Tampa dos perfis em nylon na cor preta.
- Batedor de montante em nylon de 10x10mm preto.
ACESSÓRIOS
Tapa-vista de entrada (TVE)
- Altura: na mesma altura da divisória, sem elevação do piso.
- Largura: conforme projeto, com perfil extremidade.
Tapa-vista de lavatório (TVL)
- Altura: no mesmo padrão dos painéis frontais , sem elevação do piso.
- Largura: 620mm (padrão) com perfil estrutural na extremidade, demais medidas de acordo com o projeto.

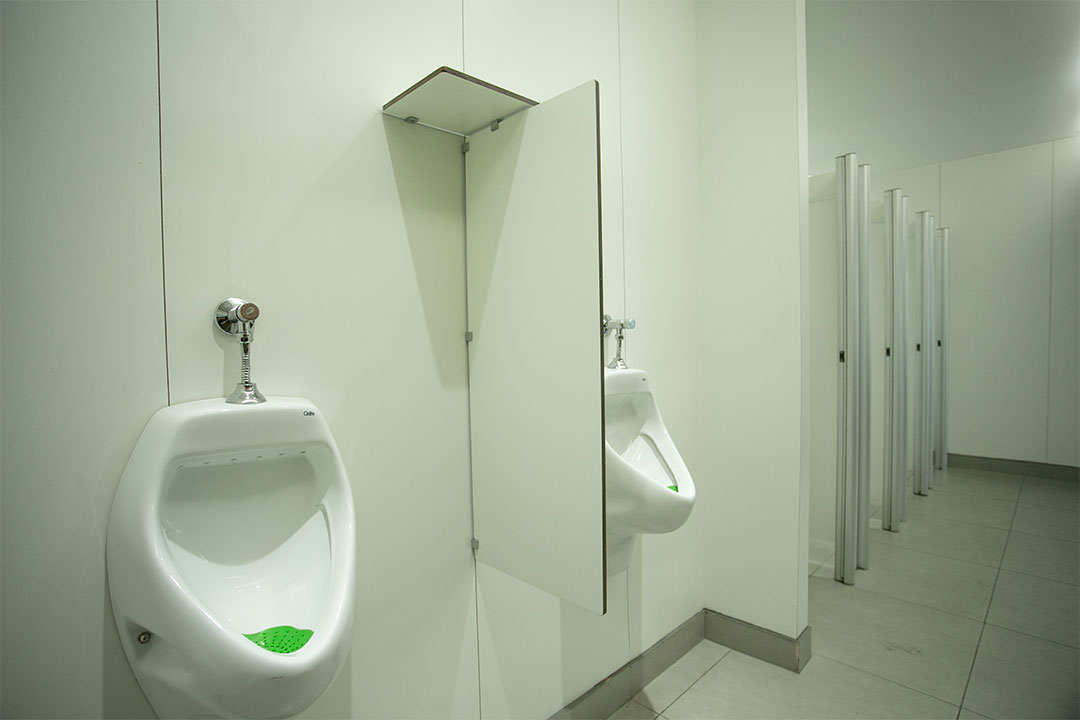

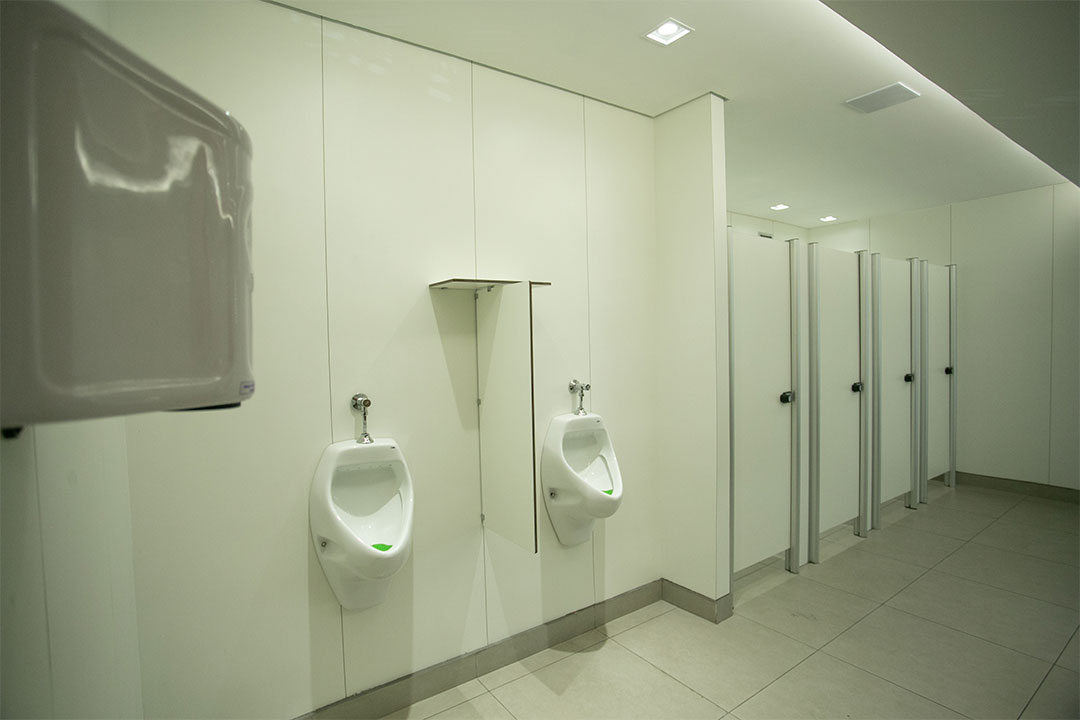

Tapa-vista de mictório (TVM)
Chapa de TS-10 mm, com cantos externos arredondados, acoplado com prateleira porta-objeto de 200 x 400mm, fixados com suportes especiais de zamack nas paredes.
- Medida padronizada: 350 x 750 mm, elevada 600mm do piso.
- Emais medidas e desenhos: conforme projeto.
MANUTENÇÃO
Todos os componentes podem ser limpos ou lavados com esponja ou pano macio em solução de detergente neutro.
Obs: nunca utilizar produtos químicos corrosivos e/ou esponjas abrasivas.
GARANTIA
Dobradiças e fechaduras: 05 anos.
Demais componentes: 10 anos.
